4.2.4.3 除儿童高椅外,婴幼儿家具中可触及区域内WAN全闭合的开口,图 11 所示的小型头规在 30 N的 力作用下不应通过;若图 11所示的小型头规通过,则图 12所示的大型头规在没有力作用下应WAN全通 过,若大型头规通过的WAN全闭合的开口中的含有部分闭合的开口、V形开口及非规则形状的开口,则应 满足 4.2.4.5 的规定。小型头规和大型头规采用塑料或其他硬质、光滑材料制成,小型头规尺寸偏差 为-0.5 mm~0 mm,大型头規尺寸偏差为 0 mm~+0.5 mm。
注:儿童高椅的类似规定见 5.1.1 和 5.1.4.3.
序号 标准号 图号 名称 规格
1 GB28007 图8 半球形手指探棒 Φ5mm
2 GB28007 图8 半球形手指探棒 Φ7mm
3 GB28007 图8 半球形手指探棒 Φ12mm
4 GB28007 图8 半球形手指探棒 Φ18mm
5 GB28007 图9 形状评估探棒 L=12mm
6 GB28007 图9 形状评估探棒 L=5mm
7 GB28007 图10 网眼手指探棒

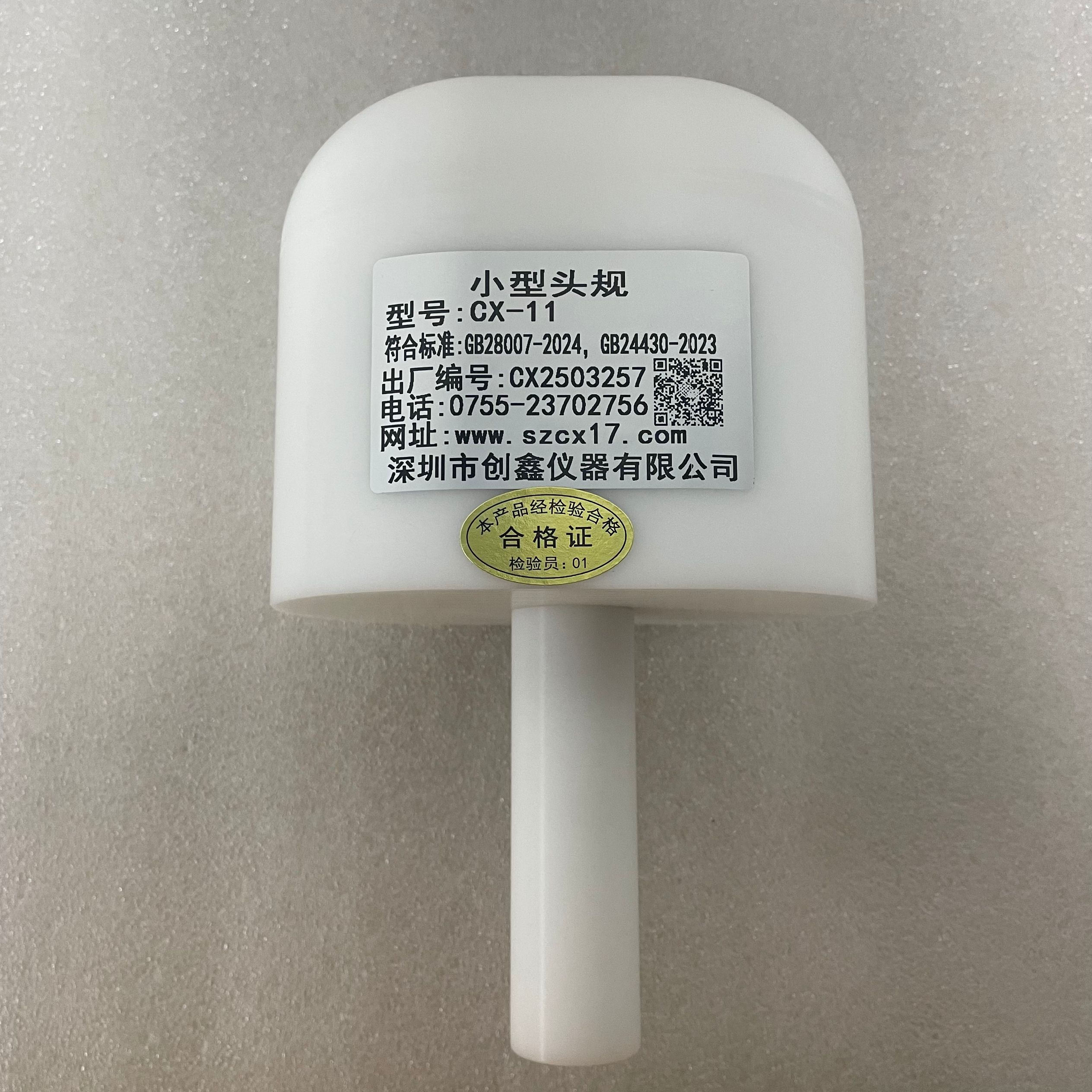

8 GB28007 图11 小型头规
9 GB28007 图12 大型头规
10 GB28007 图13 V形开口试验模板
